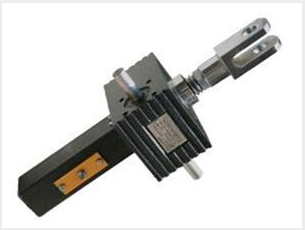

SJA螺旋升降机的功能及参数



SJA
丝杆升降器(SJA螺旋升降机)特点:

推力范围:0.5-30

精度定位,附加反齿隙装置精度可至0.05mm
绝对同步,同一电机可同时驱动多台螺旋升降机,机械同步
可配编码器,限位开关,防尘罩,安全螺母,减速电机,普通电机,伺服电机,不锈钢材料等

操作维护简单,噪音低

行程可至8m,得考虑丝杠的稳定性及导向机构
工作制30
%,如果负载率较小,则可以适当提高工作制
升降速度小于1500mm
/min23mm/s),特殊情况可以达到46mm/s
效率小于33
%,有自锁功能,大减速比L1绝对自锁

SJA 丝杠升降机(SJA螺旋升降机)广泛应用于机械、冶金、建筑、水利设备等行业,具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.

SJA 丝杆升降器(SJA螺旋升降机)是一种基础起重部件,具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。



SJA螺旋升降机的参数

型号

SJA5

SJA10

SJA20

SJA50

SJA80

SJA100

SJA200

SJA300

最大提升力KN

5

10

20

50

80

100

200

300

丝杠直径×导程mm

Tr18×4

Tr20×4

Tr30×6

Tr40×7

Tr50×8

Tr60×9

Tr80×9

Tr100×16

涡轮蜗杆减速比

V1

1:4

1:4

1:6

1:7

1:8

1:8

1:8.75

1:10.25

L1

1:16

 1:16

1:24

1:28

1:32

1:32

1:35

1:41

蜗杆输入1转丝杠行程mm

V1

1

1

1

1

1

1.125

1.371

1.56

L1

0.25

0.25

0.25

0.25

0.25

0.281

0.343

0.39

最大输入功率KW

V1

0.3

0.57

1.14

2.2

2.5

3

4

7

L1

0.15

0.27

0.55

1.1

1.5

2.2

3.5

5.5

满载启动扭矩Nm

V1

4.2

8

18

48.5

75

100

265

460

L1

1.5

3.1

6.7

20

30

41

106

180

启动效率

V1

0.24

0.25

0.19

0.18

0.17

0.18

0.17

0.18

L1

0.16

0.16

0.12

0.11

0.1

0.11

0.11

0.12

1500rpm时的运转效率

V1

0.34

0.35

0.33

0.32

0.31

0.33

0.33

0.33

L1

0.25

0.25

0.24

0.23

0.22

0.23

0.22

0.23

空载扭矩  Nm

V1

0.11

0.29

0.4

0.84

1.85

2.1

2.8

3.8

L1

0.09

0.18

0.29

0.59

1.12

1.4

2.1

3.1

箱体材料

球墨铸铁

箱体重量  Kg



3.2

5

8.5

21.5

36

58

75

110

100mm丝杠+护管重量Kg



0.36

0.5

0.75

1.52

2.44

3.02

4.5

6.8

注:所有系列产品的环境工作温度:-10—40,(如需-35—+70,咨询当地工程师)

丝杠可提供双头、三头丝杠,提升速度成比例提高,具体参数咨询当地销售工程师。

滚珠丝杠螺旋升降机的参数和尺寸请咨询当地销售工程师。
